Kako radi prekidač za ograničenje

Usred brzog napretka u industrijskoj automatizaciji,Ograničeni prekidači, kao komponente za otkrivanje i upravljanje jezgrom, pronašli su široku primjenu u raznim mehaničkim opremi, proizvodnim linijama i automatiziranim sustavima. Oni su senzorski uređaji koji se koriste za ograničavanje ili uklanjanje veličine i smjera pomaka radnih dijelova. Oni precizno identificiraju različite parametre objekta, poput položaja i putovanja, te brzo generiraju odgovarajuće signale, omogućujući preciznu kontrolu i zaštitu opreme. To igra ključnu ulogu u osiguravanju stabilnosti, sigurnosti i učinkovitosti proizvodnih procesa. Uobičajene granične sklopke na tržištu danas uključuju mehaničke, elektromagnetske i induktivne tipove zavojnice. Ovaj će se članak probiti u radne mehanizme graničnih prekidača, usredotočujući se posebno na to kako pokreću električne signale mehaničkim radom, njihovu izvedbu u različitim radnim okruženjima i njihovu interoperabilnost s upravljačkim sustavima kao što su PLCS.

Ogranični prekidač, poznat i kao prekidač za putovanja, je niska - struja, glavni - upravljački uređaj dizajniran za podešavanje putovanja mehaničke opreme i pružanje ograničene zaštite. Povezuje se s izvorom napajanja normalno otvorenim kontaktom. Upravljački krug kontrolira prekidač u stanje uključivanja ili isključivanja, a vrijeme uključivanja i isključivanja može se postaviti za postizanje željenih postavki. Kad pokretni dio uređaja dosegne unaprijed određeni položaj, on automatski podešava način rada u krugu, pružajući kontrolu ili zaštitu uređaja.

Uobičajene vrste graničnih sklopki uključuju mehaničke i elektroničke. Mehanički granični prekidači djeluju kroz mehanički utjecaj, nudeći prednosti poput jednostavne strukture, visoke pouzdanosti i niskih troškova. Oni se široko koriste u aplikacijama gdje preciznost nije prioritet. Elektroničke granične sklopke koriste elektroničke senzore (poput fotoelektričnih senzora i magnetskih senzora) za otkrivanje položaja objekta. Oni su trošenje -, imaju brze brzine odziva i nude visoku točnost. Stoga su prikladni za automatizacijske sustave koji zahtijevaju visoku preciznost i pouzdanost.

Mehanička struktura
1. Radna glava (koja služi kao komponenta za aktiviranje): Ova radna glava je područje graničnog prekidača koji izravno kontaktira vanjski objekt. Njegov dizajn i materijali razlikuju se ovisno o scenariju prijave. Uobičajene vrste operativnih glava uključuju klip, valjke i ručice, koje mogu primiti pokretanje predmeta različitih oblika i uzoraka pokreta.
2. Mehanizam prijenosa (npr. Ručice, zupčanici itd.): Primarna funkcija ovog mehanizma je prenošenje i koordinaciju kretanja radne glave, osiguravajući da kontaktni sustav djeluje prema predviđenom uzorku. Na primjer, struktura poluge može pojačati čak i male pomake radne glave, što rezultira stabilnijim aktiviranjem kontaktnog sustava.
3. Kontaktni sustav (uključujući normalno otvorene i normalno zatvorene kontakte): Ovaj je kontaktni sustav jezgra koja pretvara električne signale u granični prekidač. Obično otvoreni i normalno zatvoreni kontakti imaju dvije radne zone: kontrolnu zonu, koja otkriva je li granični prekidač aktiviran i radna zona, koja određuje je li granični prekidač aktiviran. Obično su obično otvoreni kontakti otvoreni, ali automatski se zatvaraju kada se aktivira granični prekidač. Suprotno tome, obično se zatvoreni kontakti zatvore u normalnim uvjetima, ali automatski se otvaraju kada se pokrenu.
Mehanički proces
Kad vanjski objekt kontaktira radnu glavu, radna glava se pomiče. Za otkrivanje i kontrolu ovog pomaka potreban je uređaj za određivanje udaljenosti između njih. Ovaj pomak se prenosi, pojačava ili usmjerava mehanizmom prijenosa, što u konačnici uzrokuje rad kontaktnog sustava. U ovom slučaju, udaljenost između kontaktnih točaka sprječava da se promjena promatra, pa se senzor mora koristiti za mjerenje promjene. Rad kontaktnog sustava mijenja stanje prekidača kontakata, pokrećući električni signal. Ako su kontakti u radnom stanju, signal se može otkriti. Na primjer, u osnovnom mehaničkom sustavu za prijenos, kada operativni dio kontaktira radnu glavu graničnog prekidača, radna glava gura ručicu, koja pokreće kontakte, uzrokujući zatvaranje normalno otvorenih kontakata i normalno zatvorenih kontakata, čime se signalizira upravljačkom sustavu da je uređaj dostigao ograničeni položaj.

Primjer

Kao primjer, uzmite uobičajeni granični prekidač. Njegova radna glava obično je vrsta valjka. Ova struktura često zahtijeva prilagodbu tijekom proizvodnje kako bi se smjestile dijelove različitih veličina ili za aplikacije koje zahtijevaju visoku preciznost. Stoga je neophodan uređaj za prijenos s automatskim kretanjem i specifičnim rasponom putovanja i brzine. Kad mehanička komponenta (poput materijala za pregradu na transportnom traku) kontaktira valjak, valjak vozi ručicu unutar njega da se okreće. Ručica je spojena na relej u krugu putem pokretnog ispupčenja i fiksnog remenice pričvršćenog na okvir. Rotacija poluge aktivira kontaktni sustav, zatvarajući normalno otvoreni kontakt i otvarajući normalno zatvoreni kontakt. Kad objekt napusti valjak, kontakti se prebacuju između otvorenih i zatvorenih stanja, otkrivajući položaj objekta odgovarajućim električnim signalima. To mijenja stanje kruga spojenog na kontakte, omogućujući upravljačkom sustavu da utvrdi je li materijal dostigao željeno mjesto i, na temelju ovog signala, kontroliralo start, zaustavljanje i druge srodne operacije transportera.

(I) Utjecaj visoke temperature na granične sklopke
1. Promjene svojstava materijala: U uvjetima visoke temperature utječu na fizikalna i kemijska svojstva materijala unutar graničnog prekidača. Gumene komponente će do određene mjere ostariti i sklone su deformaciji. Na primjer, plastične komponente mogu postati mekane, mijenjajući njihov oblik, što može negativno utjecati na preciznost mehaničkog rada. Metalne komponente mogu se proširiti, mijenjajući uklapanje između komponenti i potencijalno uzrokujući mehanizam prijenosa ili problema s kontaktima.
2. Promjene električnih performansi: U uvjetima visoke temperature, kontaktni otpor može se povećati, što dovodi do povećanog gubitka energije tijekom prijenosa električnog signala. Pored toga, svojstva izolacijskog materijala mogu se smanjiti, što potencijalno uzrokuje električne kvarove poput istjecanja ili kratkih spojeva, što utječe na prijenos signala i stabilnost.
3. Promjene u principu rada: U uvjetima visoke temperature, metoda rada ograničenja ostaje u osnovi nepromijenjena, ali na njezine pokazatelje performansi mogu značajno utjecati. Na primjer, vrijeme aktivacije kontakta i vrijeme resetiranja mogu se produžiti, što može uzrokovati kašnjenje prijenosa signala.

(Ii) Utjecaj vlažnih okruženja na granične sklopke
1. Korozija: U vlažnom zraku vlaga može uzrokovati hrđu i koroziju na metalnim dijelovima. To ne samo da ometa glatko kretanje mehaničke strukture i smanjuje fleksibilnost radne glave, već također može smanjiti pouzdanost kontakta, što dovodi do lošeg kontaktnog ili povećanog kontaktnog otpora.
2. Oslabljena električna izolacija: vlaga može prodrijeti u unutrašnjost graničnog prekidača, degradirajući njegovu električnu izolaciju. Kad se performanse izolacije degradiraju na određenu razinu, može pokrenuti kratki spoj, uzrokujući granični prekidač na neispravnost.
3. Promjene u principu rada: Iako se rad graničnog prekidača u vlažnom okruženju ne mijenja u osnovi, na njegov ukupni učinak može se značajno utjecati. Na primjer, nestabilni kontaktni otpor može uzrokovati nestabilnost električnog signala, što utječe na točnost prosudbe upravljačkog sustava.
(Iii) Mjere za različita okruženja

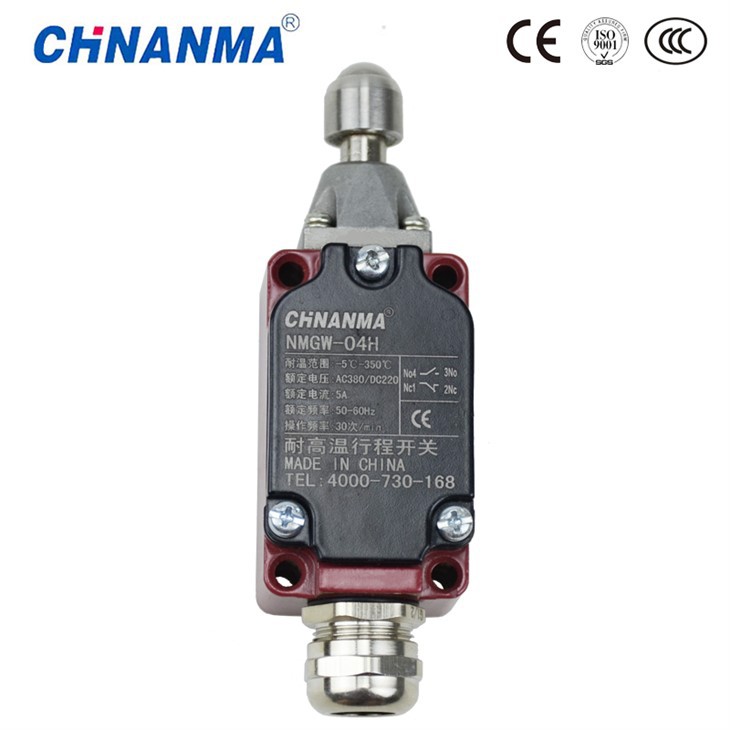

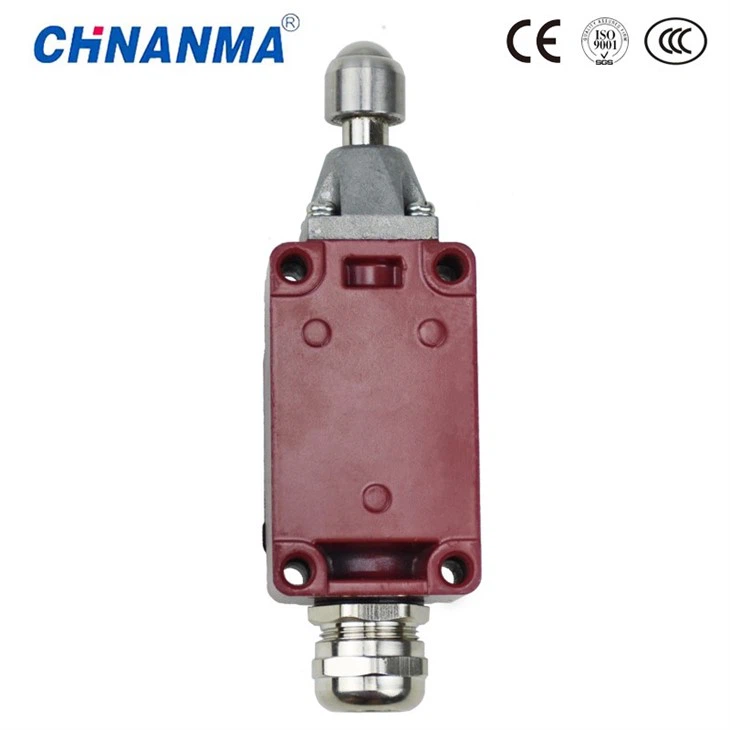

Za primjene koje zahtijevaju posebne uvjete kao što su visoka temperatura i vlažnost, granični prekidači su podvrgnuti - dubinskom razmatranju u njihovom dizajnu, odabiru materijala i zaštitnim mjerama. Ovaj članak uvodi novi višenamjenski granični prekidač koji je vodootporan, otporan na prašinu i vodootporan. Nudi izvrsna svojstva otporne na kišu i može se koristiti u drugim aplikacijama. Na primjer, kućište i unutarnje komponente izrađeni su od materijala koji mogu podnijeti visoke temperature, povećavajući toplinsku otpornost na prekidač. Zapečaćeni dizajn učinkovito sprječava ulazak vlage i prašine, osiguravajući sigurnost električnih komponenti i mehaničkih struktura. Da bi se poboljšala korozijska otpornost metalnih komponenti, primjenjuju se površinski tretmani poput cinka i nikla.

(I) Uvod u PLC -ove i druge upravljačke sustave
PLC (poznat i kao programabilni logički kontroler) je digitalni elektronički sustav dizajniran za upotrebu u industrijskim okruženjima. Zbog svojih snažnih programskih mogućnosti, široko se koristi u različitim industrijskim proizvodnim poljima. Ovaj uređaj koristi programabilni uređaj za pohranu koji pohranjuje naredbe za obavljanje logičkih, vremenskih, brojanja i aritmetičkih operacija. Kontrolira različite mehaničke opreme ili proizvodne procese kroz digitalni ili analogni ulaz i izlaz. Njegova pouzdanost, snažne anti -- smetnji i jednostavan i fleksibilni programiranje čine ga široko korištenim u industrijskoj proizvodnji. Pored PLC -a, pojedinačni - CHIP sustavi za upravljanje mikroračunalom također su zajednički upravljački sustav. Njihova visoka integracija, mala veličina i niska cijena čine ih široko korištenim u maloj opremi za automatizaciju i inteligentnom instrumentaciji.
(Ii) Metode povezivanja za granične sklopke i PLCS
1. Što se tiče priključka ulaznog sučelja: Električni signal s graničnog prekidača spojen je na PLC -ovo ulazno sučelje putem ulaznog modula. Glavna funkcija ulaznog modula je pretvoriti signal generiran graničnim prekidačem u numerički signal koji PLC može prepoznati . 2. podudaranje tipa signala: granični prekidači obično izlazni digitalni signali (npr. Status otvorenog/zatvaranja njihovih kontakata), a PLC ulazno sučelje također zahtijeva odgovarajuće digitalne signale. Stoga je tijekom procesa povezivanja ključno osigurati konzistentne tipove signala kako bi se osigurao točan prijenos signala.
(Iii) Princip rada
1. Zbirka signala: PLC može dobiti real - vremenski status signala iz graničnih prekidača, uključujući njihov status uključenog/isključivanja, putem njegovog ulaznog sučelja. Jednom kada se aktivira granični prekidač, njegov kontaktni status se mijenja. PLC ulazno sučelje otkriva ovu promjenu i šalje odgovarajući signal PLC -u.
2. Programiranje: U korisničkom sučelju PLC -a, logički upravljački kôd piše se na temelju statusa signala graničnih prekidača. Na primjer, ako se otkriju da su normalno otvoreni kontakti ograničenog prekidača zatvoreni, program može utvrditi da je objekt dostigao svoj granični položaj i izvršiti odgovarajuće upravljačke naredbe, kao što je pauziranje motora ili prilagođavanje načina rada uređaja . 3. izlazne kontrole: na temelju rezultata onih, kao što je navedeno, natpisni natpisi na PLC -u, navedeni u programu, kao što je Acturals natpisi, navedeni u programu, kao što su navedeni u programu. Ograničavanje položaja opreme. Na primjer, ako program utvrdi da se motor treba zaustaviti, PLC šalje zaustavljanje signala upravljačkom krugu motora kroz njegovo izlazno sučelje, uzrokujući da se motor zaustavi.
(Iv) Primjer prijave
Uzmite jednostavan sustav rukovanja materijalom kao primjer. Na svakom kraju transportnog traka može se instalirati granični prekidač. Kad se materijal pomiče na transportnu traku na jedan kraj, može se obratiti graničnom prekidaču na tom kraju. Budući da ne postoji električni priključak između graničnog prekidača i transportnog traka, njegov smjer i brzina su nepoznati. Kontakti graničnog prekidača su promijenili, a signal koji šalje prenosi se PLC -u putem ulaznog modula. Kad Korisnički program PLC -a otkrije ovaj signal, on određuje da je materijal dostigao unaprijed određeni položaj i šalje zaustavni signal upravljačkom krugu motora transportnog pojasa kroz izlazni sučelje, uzrokujući zaustavljanje pokreta transportnog traka. Ovo dovršava cijeli postupak prijevoza materijala od Infeed kraja do kraja izlaza. Osim toga, program također ima mogućnost kontrole drugih pokretača, poput robotskih oružja, premještanja materijala na unaprijed određene lokacije.

Zaključak
Mehanizam jezgre pomoću kojeg granični prekidač aktivira električni signal temelji se na jedinstvenoj mehaničkoj strukturi, koja uključuje radnu glavu, prijenosni sustav i kontaktni sustav. Kad vanjski objekt aktivira radnu glavu, prenosi se i pomakne kroz mehanizam prijenosa, na kraju uzrokujući da kontaktni sustav promijeni svoje stanje uključivanja/isključivanja, pokrećući tako električni signal.
Iako različita radna okruženja ne utječu na radni mehanizam graničnog prekidača, oni značajno mijenjaju njegove parametre performansi. U stvarnoj uporabi, temperatura i vlaga često uzrokuju kvar ograničenja. Visoke temperature utječu na materijalna i električna svojstva, dok vlaga može uzrokovati performanse izolacije korozije i razgraditi. Ovi čimbenici mogu predstavljati potencijalne rizike za proizvode, pa čak i ugroziti sigurnost proizvodnje. Stoga su ključni implementacija ciljanih dizajnerskih rješenja, odabir odgovarajućih materijala i primjena odgovarajućih zaštitnih mjera.

Suradnički rad graničnih sklopki i upravljačkih sustava kao što su PLCS postiže ograničenje kontrole putem prikupljanja signala, obrade programa i kontrole izlaza. U stvarnim aplikacijama, zbog određenih pogrešaka u sustavu, prilagodbe se moraju izvršiti na temelju uvjeta mjesta. Koristeći ovu sinergiju, možemo točno otkriti i kontrolirati položaj opreme, osiguravajući glatko djelovanje cijelog procesa proizvodnje. Gledajući unaprijed, kako industrijska automatizacija i dalje napreduje, tehnologija ograničenja Switch nastavit će se inovirati i poboljšati. U narednim godinama tehnologija ograničenja suočit će se s mnogim novim izazovima. Na primjer, granični prekidači vjerojatno će se razvijati prema većoj preciznosti, pouzdanosti i inteligenciji kako bi se zadovoljile rastuću složenost industrijske automatizacije. Rasprostranjena primjena graničnih prekidača u industrijskoj proizvodnji nesumnjivo će pokrenuti transformaciju proizvodne industrije moje zemlje prema inteligentnoj proizvodnji. Nadalje, integracija graničnih prekidača s drugim tehnologijama u nastajanju (poput Interneta stvari i umjetne inteligencije) također ukazuje da će imati još veći potencijal primjene.

Sažetak izvora citiranih sadržaja
1. Udžbenici industrijske automatizacije: pružaju osnovno znanje o ograničenim prekidačima, uključujući osnovne koncepte i uobičajene vrste.
2. Tehnički priručnici za industrijsku opremu: Detaljna objašnjenja mehaničke strukture, operativnih postupaka i parametara performansi graničnih prekidača u različitim okruženjima.
3. Knjige za električnu kontrolu: Pomaže objasniti principi za pokretanje električnog signala ograničenih prekidača i način na koji se povezuju s upravljačkim sustavima.
4. Istraživački radovi za prilagodljivost industrijskog okruženja: Analizirajte utjecaj različitih radnih okruženja na načela rada i rada ograničenja.
5. PLC Technology Books: Objasnite osnovne principe PLC -a i kako rade s graničnim prekidačima.
6. Studije slučaja integracije industrijske automatizacije: Dokažite primjenu graničnih prekidača u upravljačkim sustavima kroz stvarne - Svjetske primjere.
